详情介绍

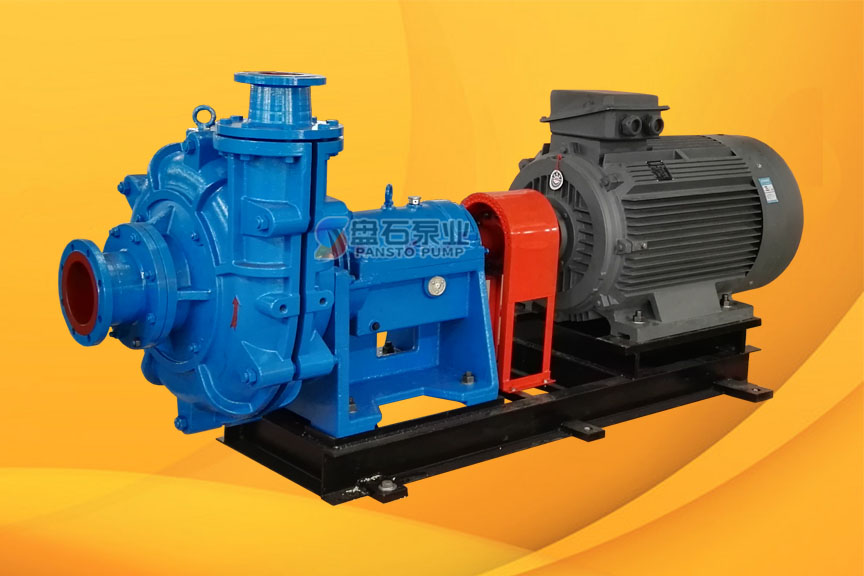

AH渣浆泵(图1)


特点和用途:随着杂质泵技术的发展和完善,我公司结合用户反馈经验,利用现代流体力学的理论,现代机械理论,电脑软件设计技术;我公司推出了ZJ系列渣浆泵,该系列渣浆泵具有型号全、性能稳定,覆盖工况广、选型方便等特点。

本系列产品设计为单级、单吸、离心式渣浆泵。按结构形式可分为卧式ZJ系列,和立式ZJL系列。卧式泵按出口直径分为350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm、等多种规格;每种规格口径的泵根据扬程需要有不同的叶轮直径供选择。

该系列渣浆泵在水力设计、结构设计等方面有创新,过流部件采用了自行研制的抗磨蚀的高铬耐磨合金制造,具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。

泵体采用双泵壳结构,方便更换过流部件,根据压力需要外泵壳采用球磨铸铁、内壳采用高铬抗磨折扣口铸铁或铸钢。

适用范围:ZJ系列渣浆泵广泛用于电力、冶金、煤炭、建材、化工等行业,主要是用来输送含有固体颗粒的磨蚀性浆体,如选矿厂处理精矿尾矿,电厂除灰渣,选煤厂输送煤泥和重介选煤、海岸河道采矿作业输送矿浆等。其所能处理的最大重量浓度为:灰浆45%,矿浆60%,根据客户需要可串联进行运行。

密封形式:ZJ系列渣浆泵可以采用副叶轮加填料组合式密封和机械密封两种轴封形式。泵的出口位置可根据需要按45度间隔,旋转八个不同的角度安装使用。


AH渣浆泵(图2)

AH渣浆泵(图3)

AH渣浆泵(图4)


型号配带功率P(KW)流量Q(m³/h)扬程H(m)转速n(r/min)最高效率η%汽蚀余量NPSH(m)最大粒径(mm)重量(kg)
350ZJ-F100  220-560  860-2339 37-63 490-590 77.64.4-5.8965465
300ZJ-A100  185-450  464-1826 15.3-65.2 300-590 81.13885265
300ZJ-A95  185-400 441-1735 13.8-58.8 300-590 78.13885220
300ZJ-A90 185-560 505-1844 21.2-79.9 400-730 82.83.9855005
300ZJ-A85 160-450 477-1742 19-71 400-730 79.83.8854965
300ZJ-A70 185-630 635-2333 16-77 490-980 80.43.9923560
300ZJ-A65 160-500 589-2166 14-66 490-980 77.43.7923531
300ZJ-A56 75-250 395-1560 9.7-46 490-980 80.93.5963030
250ZJ-A103 250-710 402-1573 30-110 400-730 74.52.8695085
250ZJ-A96 185-560 403-1466 25-94 400-730 77.83.5695035
250ZJ-A90 160-450 378-1374 22-82 400-730 73.83.4694980
250ZJ-A85 220-800 376-1504 30-129 490-980 773.5764530
250ZJ-A83 220-800 367-1469 29-123 490-980 75.53.5764514
250ZJ-A80 200-710 354-1416 27-115 490-980 73.53.4764490
250ZJ-A78 185-630 415-1796 21-103 490-980 753.2764474
250ZJ-A75 132-560 300-1480 20.8-98 490-980 77.53723480
250ZJ-A73 132-500 292-1441 20-92.4 490-980 76.53723466
250ZJ-A70 110-450 280-1381 18-85 490-980 752.9723446
250ZJ-A68 110-450 272-1342 17-80 490-980 73.52.7723432
250ZJ-A65 90-315 299-1249 15-71 490-980 76.93723020
250ZJ-A63 90-315 200-1211 14-67 490-980 763723008
250ZJ-A60 75-560 276-1153 13-61 490-980 73.92.8722991
200ZJ-A85 160-560 221-907 32-133.7 490-980 70.52.8544110
200ZJ-A75 110-355 225-900 23-103 490-980 743563070
200ZJ-A73 110-355 219-876 21.6-98 490-980 73.13563056
200ZJ-A70 90-315 205-976 19.4-86 490-980 75.62.8562465
200ZJ-A68 90-315 199-948 18.3-82 490-980 74.62.8562453
200ZJ-A65 75-250 235-950 16.5-72 490-980 79.62.5622323
200ZJ-A63 75-250 228-921 15-68 490-980 78.62.5622311
200ZJ-A60 75-185 218-870 14-62 490-980 83.52.5622223
200ZJ-A58 55-185  211-841 13-58 490-980 82.52.5622214
150ZJ-A71 75-220 142-552 22-94 490-980 69.82.4482263
150ZJ-A70 55-185 93-401 20-91 490-980 62.32372245
150ZJ-A65 75-200 150-600 17-76 490-980 70.82.5482223
150ZJ-A63 55-185 146-582 16-71 490-980 69.82.5482211
150ZJ-A60 45-160 135-550 15-64 490-980 75.92.5482203
150ZJ-A58 37-132 131-532 14-59.3 490-980 74.92.5482033
150ZJ-C58 37-110 134-596 12.8-61 490-980 692752063
150ZJ-A57 37-110 95-427 13-56.3 490-980 67.81.8322023
150ZJ-A55 37-110 124-504 12.3-53.4 490-980 732.3482019
150ZJ-A50 30-75 115-460 9.5-43 490-980 76.82.5481735
150ZJ-A48 22-75 111-442 8.7-39.7 490-980 75.82.5481728
150ZJ-C42 30-132 142-550 12-63 700-1480 77.12.2691605
100ZJ-A50 30-160 85-360 20-100 700-1480 69.62.5341475
100ZJ-A46 30-132 79-331 17-85 700-1480 67.62.3341461
100ZJ-A42 22-90 66-275 15-70.8 700-1480 712.5351075
100ZJ-A39 18.5-75 61-255 12.6-61 700-1480 692.4351064
100ZJ-B42 22-90 83-365 12.7-67 700-1480 71.62.5401085
100ZJG-B42 15-75 45-205 12.6-70 700-1480 63.21.8481080
100ZJ-A36 15-55 61-245 9.7-50 700-14802 71.62321010
100ZJ-A33 11-45 56-225 8.2-41.6 700-1480 69.61.8321003
80ZJ-A52 30-160 51-242 22-110 700-1480 56.32.1211465
80ZJ-A42 18.5-75 61-204 14-70 700-1480 66.72.5241053
80ZJ-A39 15-55 57-189 12-61 700-1480 652.4241042
80ZJ-A36 11-45 46-190 9.6-51 700-1480 67.72.524980
80ZJ-A33 7.5-37 43-174 8.0-43.2 700-1480    65.7 2.324973
65ZJ-A30 4-15 23-79 7.4-34.8 700-1460 63.5219504
65ZJ-A27 3-11 20-71 6-28.2 700-1460 61.51.819500
50ZJ-A50 22-90 27-111 22.3-110 700-1480 453131378
50ZJ-A46 15-55 23-94 17-86 700-1480 44.71.4141082
50ZJ-A33 4-18.5 12-54 7.7-43 700-1480 422.913537
40ZJ-A19 1.5-11 8-35 12.8-57 1430-2930 58.81.311173
40ZJ-A17 0.55-7.5 4.5-23 9.4-44.6 1400-2900 52.42.511121


AH渣浆泵(图5)


ZJ渣浆泵(图6)
